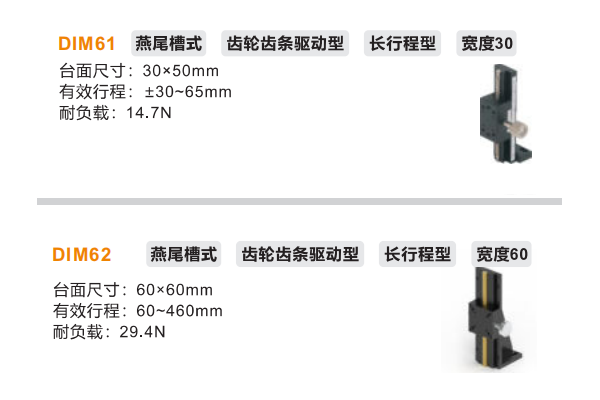

DIM61/DIM62系列是專為長行程、高負載工業應用設計的燕尾槽式手動位移平臺，采用齒輪齒條驅動系統，分別提供30mm窄幅和60mm寬幅導軌版本，滿足不同承載與空間需求。

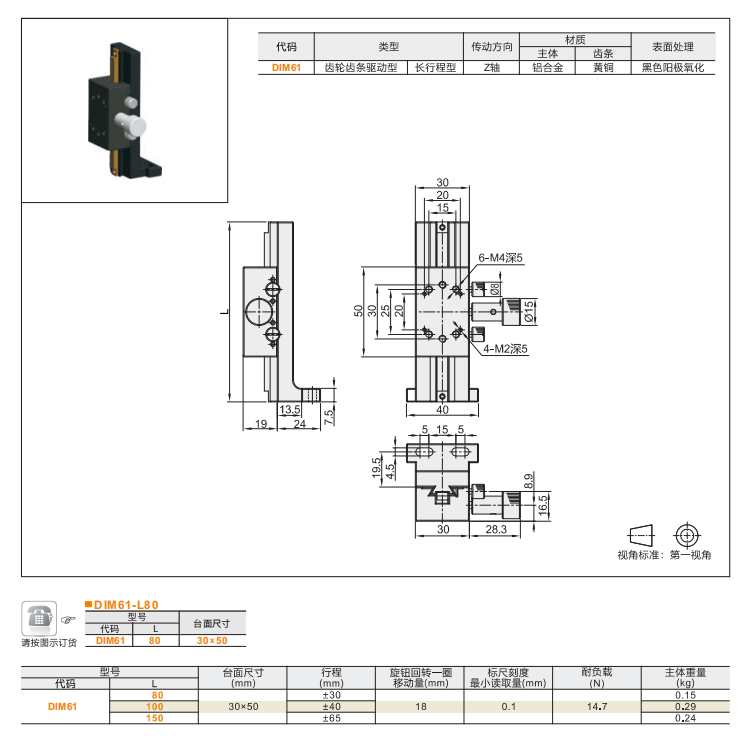

一、DIM61（30mm窄幅版）核心特點

1、緊湊長行程設計：

?燕尾導軌寬度30mm，適合狹窄空間集成

?標準行程500-3000mm（可定制至5m），全行程直線度≤0.05mm/m

2、輕量化高效傳動：

?模數1.5斜齒條+消隙齒輪，移動速度0.5m/s

?鋁合金本體（表面硬質氧化），重量較鋼質輕40%

3、中等負載能力：

?最大負載80kg（3m行程時）

?預緊可調燕尾結構，消除運動間隙

4、典型應用：

?自動化產線輕型輸送定位?檢測設備長距離調節?包裝機械同步校正

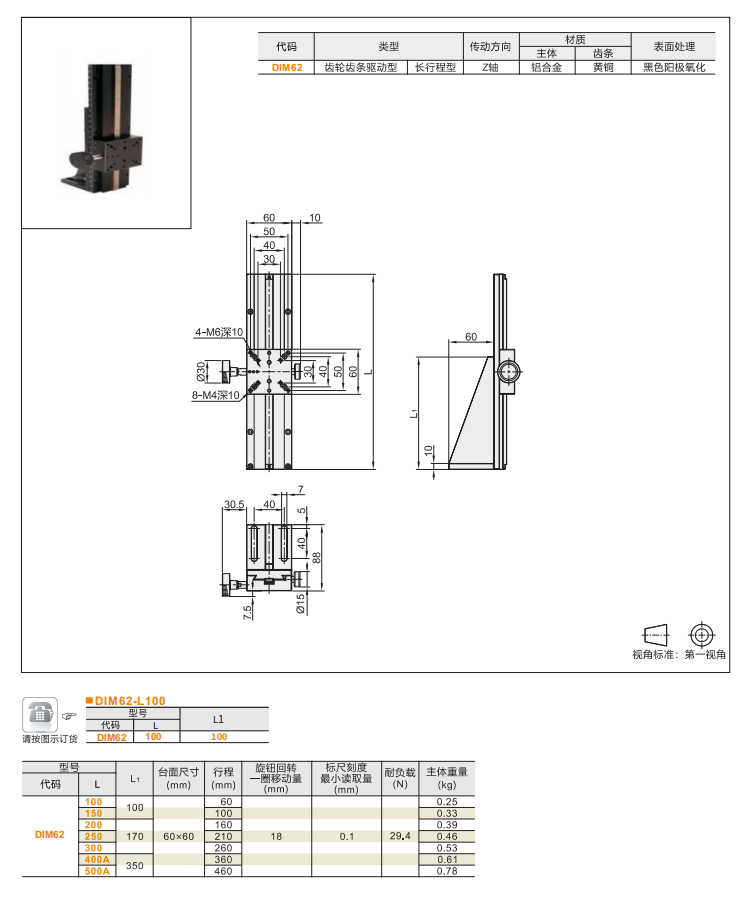

二、DIM62（60mm寬幅版）核心優勢

1、重載長行程結構：

?加寬60mm燕尾導軌，接觸面積提升100%

?鑄鐵基體（HT250），最大負載200kg（5m行程時）

2、高剛性傳動系統：

?模數2.5硬化齒條（HRC50），搭配雙齒輪驅動（DIM62-D型）

?可選伺服電機適配法蘭，推力可達800N

3、工業環境適配：

?全封閉式鋼帶防護（IP55），內置刮屑裝置

?集中潤滑管路預留接口，維護周期12個月

4、典型應用：

?大型焊接設備工裝定位?重型物料輸送調整?機床輔助長行程對刀

三、共性技術亮點

1、智能升級選項：

·絕對值光柵尺（分辨率5μm）

·機械限位/光電限位雙保險系統

2、環境適配：

·防腐蝕鍍層版（適用于潮濕/化工環境）

·高溫耐受型（-20℃~150℃）

3、快速安裝設計：

預加工T型槽/螺紋孔陣列，支持即裝即用

注：DIM61側重輕量化長行程，DIM62主打重載穩定性，均通過激光跟蹤儀精度檢測及5萬次滿載耐久測試。
