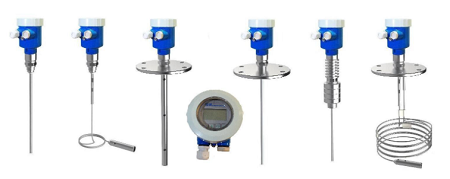

導波雷達液位傳感器是雷達液位傳感器的一種，雷達液位傳感器有直通式和導引式兩種。該設備可用于液位測量，也可用于液-液界面液位測量，并可用于過程和ESD應用。GWR的工作基于時域反射原理。

    因此，通過提供低功率納秒脈沖來測量液位，該脈沖與浸入過程介質中的探頭一起被引導。因此，當脈沖到達被測材料表面時，部分能量被反射回變送器，這個時間差用于物位測量。因此，這些脈沖之間存在一個時間間隔，即產生脈沖和反射脈沖，將時間間隔換算成距離并計算電平。脈沖傳播的速度影響介質的電介質。

    導波雷達發射機是如何工作的？

    導波雷達的工作原理是基于TDR技術，它是基于沿探頭管傳輸?shù)碾姶拍芰棵}沖。因此，當雷達脈沖到達介電常數高于空氣的處理槽中的液體表面時，脈沖將被反射回電子單元。設有高速電子計時電路，可計算通過時間，測量罐內液位。它可以準確地測量液位。

    如何為我們的應用選擇導波雷達發射機？

    必須根據工藝液體的介電常數選擇

    必須考慮工藝溫度和壓力

    泡沫形成的可能性

    涂層和堆積的可能性

    探頭清潔

    必須根據安裝方式進行選擇，如頂裝、側裝等。

    必須考慮粘度、懸浮物、粒度等

    GWR發射機有哪些優點？

    可用于低介電值的液體

    可用于湍流液體

    也適用于低比重液體

    適用于較重的泡沫層和有問題的固體

    測量完全獨立于密度

    測量信號和反射集中在波導周圍或內部。由于信號傳播路徑很窄，不會有任何雜散信號。波導上的信號集中將導致由回波反射的更清晰和更強的信號。

    雷達液位傳感器幾乎不受以下工藝條件的影響

    導電性

    溫度

    壓力和真空

    介電常數

    比重

    蒸汽、蒸汽或粉塵

    導波雷達液位傳感器有哪些局限性？

    不能用于測量兩種液體的界面

    在泡沫情況下，GWR的檢測能力有限

    當水沙接口時，變送器只能檢測水

    腐蝕的可能性大

    產品在罐內的移動可能會使波導彎曲

    導波雷達液位傳感器有哪些應用？

    用于蓄能器

    分路器

    蒸餾塔和精餾塔

    反應器和洗滌器

    液化氣容器

    鍋爐給水系統
