斷電電磁制動器通常用于運動控制應用中，用于停止或保持負載（或兩者），尤其是在垂直軸上或伺服應用中的緊急停止功能。斷電電磁制動器之所以如此命名，是因為當系統斷電時（有意或無意）會接合制動器。（斷電電磁制動器有時也稱為故障安全制動器。）雖然斷電電磁制動器有多種類型，但電磁版本通常用于伺服應用。兩種斷電電磁制動器設計（彈簧接合式和永磁體）是需要高扭矩、低背隙和能夠根據應用定制的應用的首選。

　　一、彈簧接合斷電電磁制動器

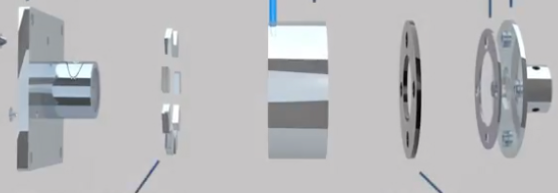

　　彈簧接合（也稱為彈簧加壓）制動器在通電時通過電磁力電動脫離，斷電時通過彈簧力機械接合。它們的結構相對簡單，有線圈、銜鐵板、摩擦盤、壓板、彈簧和輪轂。輪轂連接到要制動的電機或部件的軸上。

　　彈簧接合斷電電磁制動器的設計和術語各不相同，盡管它們的操作是相同的。在此設計中，朝向和遠離線圈移動的板稱為壓板。當制動器接合（斷電）時，壓盤推壓摩擦盤并將摩擦盤夾在摩擦盤和制動器的外蓋板之間，從而停止輪轂和連接的電機軸的運動。

　　為使制動器脫離，正常操作，電壓施加到線圈。線圈產生電磁場，來自該場的磁通量將電樞板吸引到線圈，從而壓縮彈簧。這會釋放摩擦盤并使其與輪轂和連接的負載一起旋轉。

　　為了接合制動器，為了停止或保持，從線圈移除電源。電磁（吸引力）力消散，電樞板遠離線圈。這使彈簧減壓，因此它們將電樞板推向摩擦盤，將摩擦盤夾在電樞板和壓板之間。這會停止（或保持靜止）摩擦盤、輪轂和負載。

　　彈簧接合式電磁斷電電磁制動器具有高度可定制性，能夠使用不同的彈簧力、摩擦材料和工作電壓。一些彈簧接合式電磁制動器制造商吹噓它們的高效率，因為一旦電樞板接合，提供給制動器的功率量就可以減少。（一旦它被吸引到線圈上并且彈簧被壓縮，將電樞板固定到位所需的功率要少得多。）對于尺寸合適的制動器，也可以使用過勵磁-瞬時應用電壓高于額定電壓以減少制動器的響應時間。然而，彈簧嚙合設計通常會出現一些間隙，因此可能不適合精確停止或保持至關重要的應用。

　　二、永磁斷電電磁制動器

　　永磁斷電電磁制動器在通電時以電氣方式脫離，并在斷電時以磁方式接合。這些設計包含一個電磁線圈和永磁體，以及一個電樞板和一個輪轂。

　　在永磁斷電電磁制動器中，當不通電時，沒有線圈磁場來抵消永磁體的磁場。因此，永磁體產生的磁場將電樞吸引到線圈，這種金屬對金屬的接觸產生制動力。一些設計使用彈簧板來確保電樞的適當軸向運動。

　　永磁制動器操作的關鍵是使用來自線圈和永磁體的磁力。當電壓施加到線圈時為了正常操作而松開制動器會產生一個電磁場。該場與永磁體的場相反并抵消了該場。由于沒有磁場將電樞吸引到線圈，因此它們之間會產生氣隙。由于電樞和線圈之間沒有接觸（因此也沒有摩擦），電樞、輪轂和連接的負載可以自由旋轉。

　　為了接合制動器用于停止或保持負載電源被移除。由于沒有能力產生電磁場來抵消永磁體的電磁場，永磁體產生的場作用于電樞并將其吸引到線圈上，這種金屬對金屬的接觸產生制動力。

　　永磁電磁斷電電磁制動器具有非常好的扭矩尺寸比，并且可以在伺服電機通常需要的高速下運行，因為沒有移動部件。永磁體版本也沒有間隙，通常是高精度定位應用的首選。然而，這些制動器需要一致的、窄范圍的電流（因此也需要電壓）來抵消永磁體的力并釋放制動器。可能導致電流波動的條件（例如溫度變化或極端溫度）不適用于永磁斷電電磁制動器。
